コイルセンターとはabout coil center

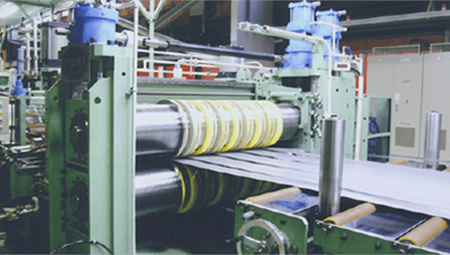

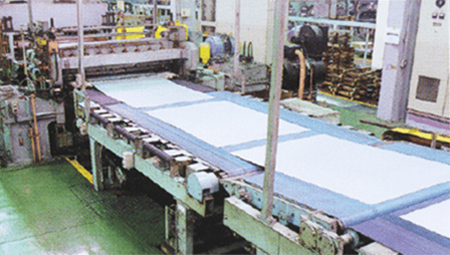

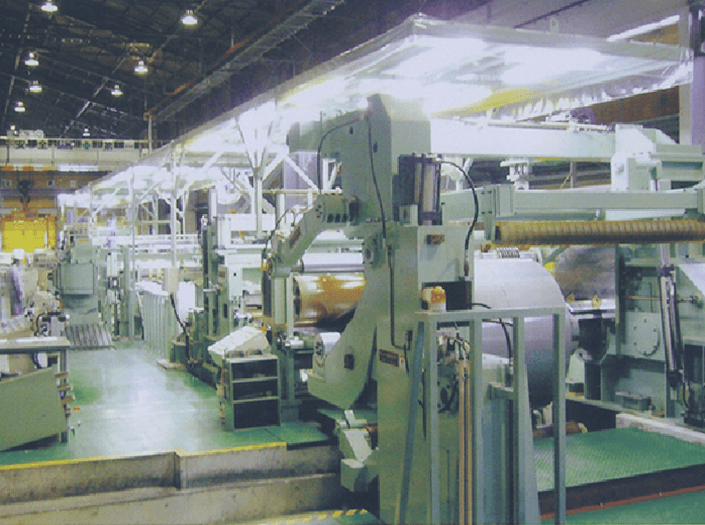

1次加工(大型ライン)Slitter Line / Leveler Line

[スリッター4機/レベラー1機]

スリッターは板厚0.2~7.0㎜、母材幅1700㎜まで加工可能、薄物から厚物まで対応可能なバリエーションに富んだライン構成となっております。また、1300スリッターにつきましては無塗油専用ラインで、テンション装置にベルトブライドルを採用し、通板時に疵つきにくい構造となっております。レベラーは板厚0.3~3.2㎜、母材幅1700㎜まで、幅広製品対応可能です。

大型ライン画像
  • 大型ライン画像
  • 大型ライン画像

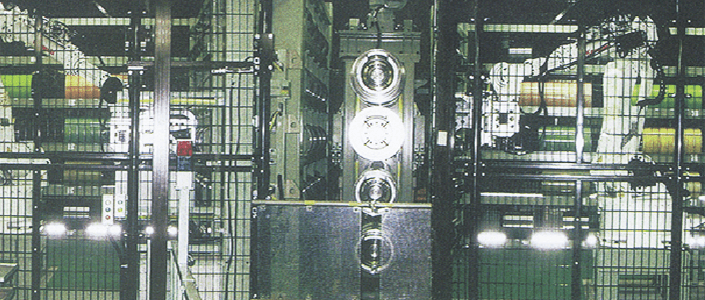

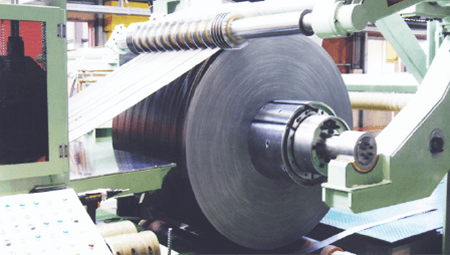

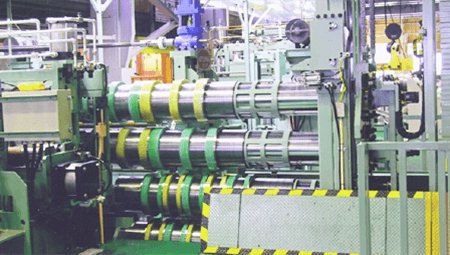

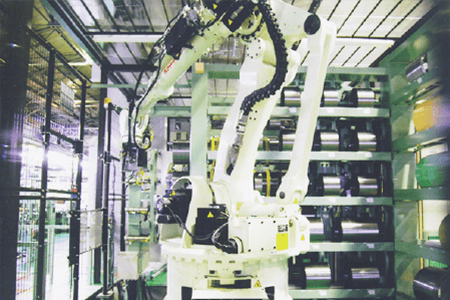

1次加工/刃組自動化システム(ロボット工程)Robot

これまで人手に頼っていたスリッタースタンドの刃組作業をロボットによって無人化した刃組自動化システムです。従来、スリッターラインの刃組作業ではカッター及びスペーサー自体にかなりの重量がある為、組み替え作業には時間と労力がかかり、生産性が落ちる原因となっておりました。ロボットによる自動化により、作業が均質化し、製品の寸法精度と生産性が大幅に向上しました。

  • ロボット工程画像
  • ロボット工程画像
  • ロボット工程画像
  • ロボット工程画像
  • ロボット工程画像

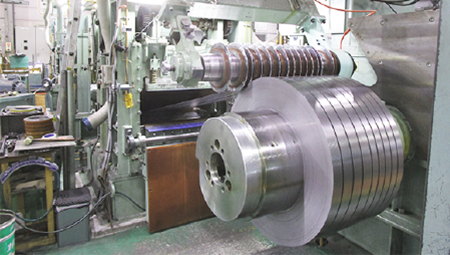

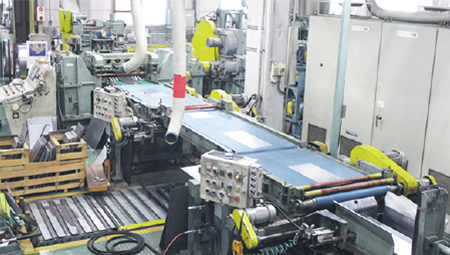

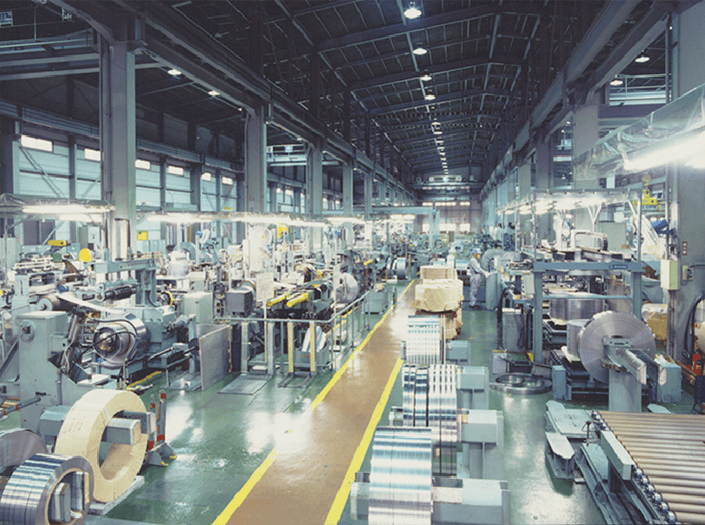

2次加工(小型ライン)Mini Slitter Line /
Mini Leveler Line / Shearing

[スリッター5機/レベラー2機/シャーリング1機]

スリッターは板厚0.05~4.5㎜まで対応可能。長年培った高い技術力で最小幅8㎜まで加工可能です。
梱包についても半自動紙巻き装置、自動結束機を設備しております。切板対応でレベラー、シャーリングも設備しております。

小型ライン画像
  • 小型ライン画像
  • 小型ライン画像

設備仕様一覧

■ 大型スリッターライン 15800(トン/月)

設備名称 項目
大型スリッターライン 母材 ・製品 スリット方式
加工品種 板厚 板幅
7.0x1600A 酸洗・冷延
表処・SUS
0.8~7.0(*1) 300~1600 ドライブ・プル
ヘルパー
6.0x1600B 酸洗・冷延
表処・SUS
0.5~6.0 600~1600 ドライブ・プル
ヘルパー・HES
3.2x1700 酸洗・冷延・表処 0.3~3.2 500~1700 ドライブ・プル
3.2x1300 冷延・表処・塗装 0.2~3.2 500~1300 ドライブ・プル

■ 小型スリッターライン 1400(トン/月)

設備名称 項目
小型スリッターライン 母材 ・製品 スリット方式
加工品種 板厚 板幅
4.5x700 酸洗・冷延・SUS 0.4~4.5 100~700 ドライブ・ヘルパー
3.2x600A 磨帯・冷延・SUS 0.3~3.2 100~600 ドライブ・ヘルパー
1.2x600B 表処・冷延・SUS 0.1~1.2 100~600 ドライブ
1.0x500A 表処・冷延・SUS 0.05~1.0 50~500 ドライブ
1.0x500B 表処・冷延・SUS 0.1~1.0 50~500 ドライブ

■ 大型レベラーライン 2000(トン/月)

設備名称 項目
大型レベラーライン 母材 ・製品 剪断方式
加工品種 板厚 板幅
3.2x1700 酸洗・冷延・表処 0.3~3.2(*4) 500~1700 ロータリーシャー

■ 小型レベラーライン 700(トン/月)

設備名称 項目
小型レベラーライン 母材 ・製品 剪断方式
加工品種 板厚 板幅
3.2x670 冷延・表処 1.0~3.2 100~670(*2) ロータリーシャー
2.3x620 冷延・表処 0.4~2.3 100~620 ロータリーシャー

■ スケヤーシャーライン 100(トン/月)

設備名称 項目
スケヤーシャーライン 母材 ・製品 剪断方式
加工品種 板厚 板幅
4.5x2550 酸洗・冷延・表処 0.8~4.5 MAX 2550 アップカット

■ その他

設備名称 項目
結束装置 紙巻装置 運転方式 製品の積み方
大型コイル結束ライン 自動結束機 全自動式 コイル
縦並び方式
小型梱包結束梱包機 自動結束機 横型全自動
乾湿紙・二重巻装置
全自動式 多段横積み方式
紙巻装置 縦型紙巻機 押釦半自動式 コイル
縦並び方式
  • *1・・・板厚6.0mm以上は、高張力100kg/m㎡(980N/m㎡)以下
  • *2・・・板厚2.8以上は板幅MAX620mm
  • *3・・・普通鋼ブライト仕上、SUS 2B仕上は±2.0mm
  • *4・・・高張力鋼・製品厚1.8mm、780N・製品厚1.4mmを超えると平坦度が保証できません
  • ※加工能力総合計(20000トン/月)
